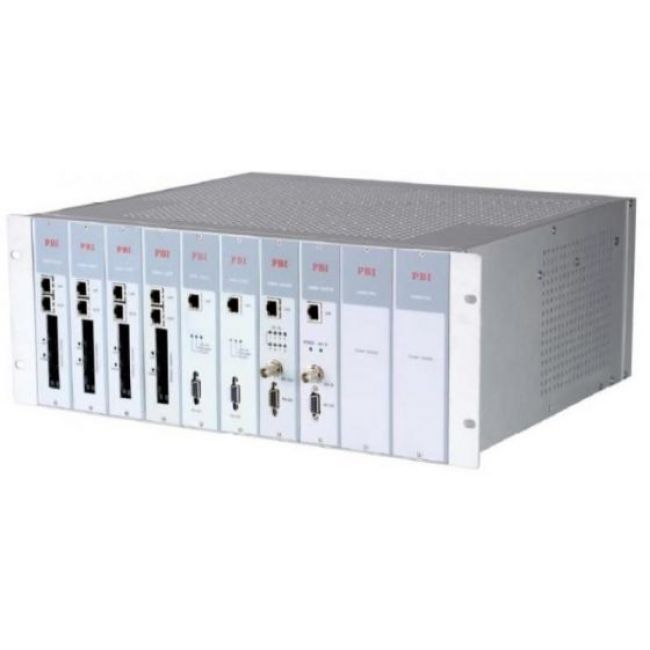

Шасси PBI DMM-1000MF (DMM-1000MF)

Базовый блок DMM-1000MF обладает возможностью установки 9 модулей для формирования TS потоков.
Каждый модуль представляет отдельное устройство, необходимое в составе цифрового головного оборудования: профессиональный IRD приемник (DMM-1400P), QAM/COFDM модулятор (DMM-1300TM), MPEG2 Encoder (DMM-1300EC) и Re-Multiplexer (DMM-1300MX).

Функциональные характеристики:
- Полная поддержка MPEG-2(MP ML) и DVB-S/S2/C/T стандартов.
- CI интерфейс с двумя слотами (PCMCIA), поддерживающими все виды профессиональных кодировок: Irdeto, Viaccess, Conax и др.
- WEB Management интерфейс (совместим с SNMP).
- EC 4U x 19" для 9 модулей.
- DVB TS или IP, 100 Base T на входе или выходе.
- Каждый модуль работает отдельно.
- Сохранение настроек при отключении электропитания.
- LAN control, обновление через LAN/FTP/TFTP.
- Простое обслуживание.

Тюнер DVB-S/S2
Входной разъем	F гнездо, 75 Ом
Разъем петлевого выхода	F гнездо, 75 Ом
Диапазон частот входного сигнала, МГц	950 - 2150
Уровень входного сигнала, дБмВ	-25 ... -65
Символьная скорость DVB-S/S2, МБод	2 ... 45
Коэффициент сглаживания DVB- S	0,35
Коэффициент сглаживания DVB- S2	0,2; 0,25; 0,35
FEC DVB-S QPSK	1/2, 2/3, 3/4, 5/6, 6/7, 7/8
FEC DVB-S2 QPSK	1/2, 3/5, 2/3, 3/4, 4/5, 5/6, 8/9, 9/10
FEC DVB-S2 8PSK	3/5, 2/3, 3/4, 5/6, 8/9, 9/10
Напряжение питания конвертера переключаемое, В	0, 13, 18
Формирование пилот-тона переключаемое, кГц	0/22
Поддержка протокола управления	DiSEqC 1.0
Вход ASI
Разъем	BNC гнездо, 75 Ом
Стандарт	DVB-ASI, EN50083-9
Максимальная входная скорость потока, Мбит	100
Длина пакетов, байт	188 или 204
Сигнальный IP интерфейс
Разъем	RJ-45 (8P8C)
Стандарт	1000 Base-T
Максимальная скорость потока, Мбит	800
Поддержка протоколов	Unicast/Multicast, UDP/RTP, IGMPv2, ARP
Обработка транспортных потоков
Обработка входных потоков	Многопоточное ремультиплексирование между входами: тюнер, ASI, IP
Обработка выходных потоков	Выдача сигнала на зеркальные ASI выходы
Режимы мультиплексора	Ремультиплексирование, фильтрация, remapping
PSI/SI обработка	Регенерация таблиц PSI/SI, обработка таблиц NIT, SDT, LCN
Дескремблер	DVB Common Scrambling Algorithm (CSA)
Встроенный BISS декодер	BISS-1, BISS-E
Интерфейс дескремблирования	Два PCMCIA слота, совместимые с основными CAM модулями
ASI выход
Выходной разъем	1 x BNC, 75 Ом
Стандарт	DVB-ASI, EN50083-9
Обработка	Может быть выдан ремультиплексированный поток со всех входов
DVB-T модуляция
Констелляция	QPSK/16QAM/64QAM
Полоса пропускания, МГц	5/6/7/8
FFT	2K/4K/8K
Защитный интервал	1/4, 1/8, 1/16, 1/32
FEC	1/2, 2/3, 3/4, 5/6, 7/8
MER, дБ	> 36
Высокочастотный выход
Разъем	F гнездо, 75 Ом
Тестовый выход (-20 дБ)	F гнездо, 75 Ом
Диапазон выходных частот, МГц	48 - 862
Выходной уровень, дБмкВ	95 - 110
Уровень внеполосного сигнала, дБ	-55
Возвратные потери, дБ	12
Контроль и мониторинг
Разъем	RJ-45 (8P8C)
Стандарт	10/100 Base-T
Протоколы удаленного управления	SNMP, HTTP (Web Interface), проприетарное ПО HDMS
Локальное управление	Ручной програматор DMM-1000CU PBI
Обновление ПО	Встроенный FTP и Telnet
