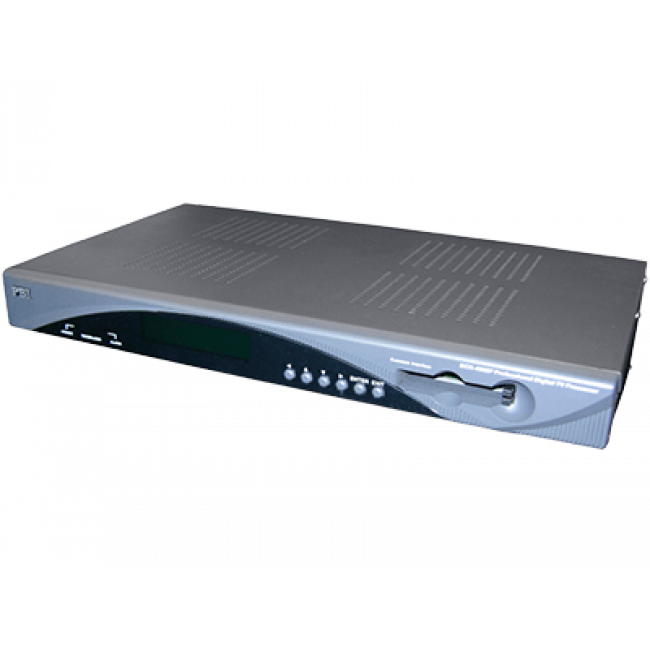

Приёмник цифровой PBI DCH-5100P-46C (DCH-5100P-46C)

DCH-5100P-46C MPEG-2/MPEG-4 AVC SD/HD IRD, Вход DVB-S2,ASI и IP, Поддержка Common Interface?2, ASI выход, YPbPr (3*RCA), AES/EBU (1*XLR), Аналоговый видео (PAL,NTSC и SECAM) и аудио выходы, Выход HD-SDI, Выход MPEG over IP, Формат IP Multicast или Unicast (GBE вход и выход), Фильтрация сервисов и мультиплексирование между входами, Настройка легко производится в системе управления HDMS*, WEB браузере или с лицевой панели. Поддержка двух AC-3 or down-mixed PCM audio pass-through over SDI and AES-EBU, and one AC3 or downmixed PCM audio over HDMI, и 1280x720P 50 and 1280x720P 60 video format output over SDI, and 32K, 44.1K and 48K audio sampling rate.

Профессиональный интегрированный приемник / декодер / IP стример DCH-5100P-46C - Процессор последнего поколения, предоставляет операторам идеальное решение для приема DVB контента с последующими операциями ремультиплексирования, дескремблирования и декодирования. Множество входных и выходных интерфейсов, обеспечивает совместимость со всеми средами передачи. Возможности ремультиплексирования DCH-5100P-46C включают создание новых транспортных потоков, которые являются подмножествами исходного потока. Специализированные службы могут быть выведены как многократно в SPTS или MPTS по IP, а также по ASI. Два DVB-CI интерфейса ресивера DCH-5100P-46C позволяют осуществлять многопрограммное дескремблирование служб в одном транспортном потоке или двух. DCH-5100P-46C является также профессиональным IRD, который обладает декодером вещательного качества для MPEG 2 и MPEG 4 AVC/H.264 стандартного и высокой четкости разрешений (SD/HD), обеспечивает вывод данных в цифровом и аналоговом формате во множестве интерфейсов, включая видео CVBS, Аудио AES/EBU, аналоговое Аудио, SD-SDI, HD-SDI, HDMI. Модуль также выполняет понижающее преобразование HD и адаптацию форматного соотношения программ HD, чтобы генерировать профессионального качества аналоговые видеовыходы и аудиовыходы для простой интеграции с существующей инфраструктурой кабельной сети. Эта единая архитектура делает DCH-5100P-46C идеальным продуктом для сетей передачи данных и распределения.

Модель DCH-5100P-46C имеет выход транспортного потока MPEG over IP: UDP/RTP, Multicast/Unicast с поддержкой IP входа и вывода.

Основные преимущества ресивера DCH 5100P-46C

• Декодирование форматов MPEG-2 и MPEG 4 AVC/H.264 стандартного и высокого разрешения

• Декодирование двух аудио PIDs или режим вывода в SDI без декодирования
• Множество аналоговых и цифровых выводов ASI, CVBS, YPbPr, HDMI, SD/HD-SDI, AES/EBU Audio, TS/IP
• Различные входные интерфейсы DVB-S2/S/C/T/T2, TS/IP, ASI, DS3, E3
• Резервирование сигналов между DVB тюнером, ASI и TS/IP входами
• Различные выходы: ASI, CVBS, YPbPr, HDMI, SD/HD-SDI, AES/EBU, TS/IP
• Ремультиплексирование сигналов со всех источников: DVB тюнера, двух ASI входов и TS/IP входа 2 CI слота.
• Многоканальное дескремблирование, поддержка BISS-E, BISS-1
• Поддержка декодирования BISS-E и BISS-1 на ASI выходе (заменяет BISS CAM модуль)
• Динамическое определение PMT и автоматическое обновление
• Протоколы UDP/RTP, юникаст/мультикаст, SPTS/MPTS в TS/IP
• AC3 аудио в SDI выходе
• PCM аудио в SDI и HDMI выходах
• PCM выход в двух выходных портах AES/EBU
• Обновление ПО по IP
• VBI TELETEXT, поддержка субтитров EBU/DVB
• Управление WEB, HDMS или SNMP
• 2 независимых ASI входа и выхода

Технические характеристики

Параметры входных сигналов	Значение
DVB-S/S2 (QPSK, 8PSK) демодулятор
Тип коннектора	75 Ом (F коннектор) с петлевым выходом
Диапазон входных частот	950 ~ 2150 МГц
Уровень входного сигнала	-65 ~ -25 дБм
Символьная скорость	2 ~ 45 Мсимв/сек
Коэффициент сглаживания	QPSK: 0.35; 8PSK: 0.35, 0.25, 0.2
FEC DVB-S QPSK	1/2, 3/5, 2/3, 3/4, 4/5, 5/6, 8/9, 8/10
FEC DVB-S2 8PSK	3/5, 2/3, 3/4, 5/6, 8/9, 9/10
Питание LNB	0, 13 В, 18 В
0/22K	0/22 K
DiSEqC	DiSEqC 1.0
DVB-C демодулятор
Тип коннектора	75 Ом (F коннектор) с петлевым выходом
Диапазон входных частот	48 ~ 860 МГц
Уровень входного сигнала	45 ~ 75 дБмкВ
Симв. скорость	1 ~ 7 Мсимв/сек
Поддерживаемые модуляции	QAM 16/32/64/128/256 (ITU J.83 Annex A)
Ширина полосы	6 МГц, 7 МГц или 8 МГц
Входные потери	7 дБ
DVB-T/T2 демодулятор
Тип коннектора	75 Ом (F коннектор) с петлевым выходом
Диапазон входных частот	104 ~ 862 МГц
Уровень входного сигнала	-70 ~ -20 дБм (QEF)
Ширина полосы	6 МГц, 7 МГц или 8 МГц
Режим FFT DVB-T	2K/8K
Режим FFT DVB-T2	1K, 2K, 4K, 8K, 16K, 32K
Защитный интервал DVB-T	1/4, 1/8, 1/16, 1/32
Защитный интервал DVB-T2	1/4, 5/32, 1/8, 5/64, 1/16, 1/32, 1/64, 1/128
FEC DVB-T	1/2, 2/3, 3/4, 5/6, 7/8
FEC DVB-T2	1/2, 3/5, 2/3, 3/4, 4/5, 5/6
Модуляция DVB-T	QPSK, 16QAM, 64QAM
Модуляция DVB-T2	QPSK, 16QAM, 64QAM, 256QAM
Входные потери	7 дБ
DVB ASI вход
Тип коннектора	BNC, 75 Ом
Количество ASI входов	2
Соответствие стандартам	DVB-ASI, EN50083-9
Ремультиплексирование сигналов с 2 ASI входов	да
DS3 вход (опция)
Тип коннектора	2 х BNC, 75 Ом с петлевыми выходами
Соответствие стандарту	ITU-T G.703
Структура фреймов	ITU-T G.752, ITU-T G.804
Поддерживаемый битрейт	44,736 Мбит/сек
TS/IP вход/выход
Тип коннектора	1 х RJ-45, 10/100M или 100/1000M
Эффективный битрейт	до 70 Мбит/сек. для 10/100/1000M
Поддержка протоколов	UPD/RTP, multicast/unicast, IGMPv2, ARP
Обработка транспортных потоков
Ремультиплексирование любых входных сигналов	да
Демультиплексирование сигналов на 2 независимых ASI выхода	да
Обработка PID и сервисов
Ремультиплексирование	да
Фильтрация	да
Ремаппинг	да
Обработка PSI	регенерация таблиц PSI/SI
Редактирование NIT, SDT, LCN	да
Декодирование	DVB CSA
Поддержка BISS-1, BISS-E	да, поддержка BISS на ASI выходе
CI слоты	2, независимые
ASI выходы
Тип коннектора	2 х BNC, 75 Ом
2 независимых ASI выхода	да
Соответствие стандартам	DVB-ASI, EN50083-9
HDMI выход
Стандарт HDMI	1 x HDMI 1.3
Разрешения выходного видео сигнала	1080ix30, 1080ix29.97, 1080ix25, 720px60,
	720px59.94, 720px50, 480px60,
	576px50, 576ix25, 480ix29.97
Встроенное аудио	AC3
Обработка цифрового видео
Поддержка стандартов	MPEG-2 (MP@ML SD, MP@ML HD)
	MPEG-4/H.264 AVC ч.10 (MP@L3 SD, HP@L4.1 HD)
Разрешения выходного SDI видео сигнала	1080ix30, 1080ix29.97, 1080ix25, 720px60,
	720px59.94, 720px50, 576ix25, 480ix29.97
