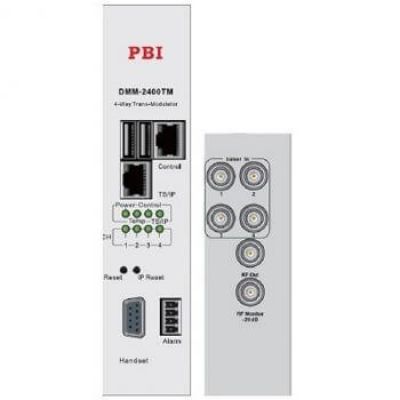

Базовый блок DMM-2400TM-30T2C (DMM-2400TM-30T2C)

4х полосный DVB-T2(4 PLP) / DVB-C(QAM) трансмодулятор DMM-2400ТМ-30T2C. 4 DVB-T2 входа. Выход QAM (полоса 8МГц) в диапазоне частот 45-862 МГц, максимальный выходной уровень 110дБмкВ, пошаговый аттенюатор 0-25 дБ. Возможность контроля и управления всеми параметрами по сети Ethernet. Монтируется в базовый блок DMM-1000MF головной станции DMM-1000 PBI. Настройка легко производится на системе управления HDMS (Система управления устройствами головной станции).
Профессиональные модули цифровых трансмодуляторов DMM-2400ТМ полностью поддерживают стандарт DVB QAM и COFDM и обеспечивают широкий диапазон приема сигнала, включая DVB-S2/S/T/C по радиоканалу или кабельной сети. Входной сигнал может быть в форматах MPEG-2 SD или H.264 HD/SD.
Оператор может, используя встроенный ремультиплексор, осуществить ремультиплексирование транспортного потока (не поддерживается моделью IC), поступающего на вход тюнеров, осуществить собственную настройку результирующего транспортного потока, редактируя DVB таблицы: NIT, SDT или PID-коды для своей сети. Результирующий транспортный поток поступает непосредственно на QAM или COFDM модулятор устройства и далее подается на RF и ASI выходы модуля. Оператор может контролировать и настраивать все параметры с помощью программного обеспечения HDMS (SNMP контроль) по локальной сети или напрямую подключаясь к модулю.

Вход DVB-T2
DVB-T2 демодулятор	4 тюнера, F разъём
Диапазон входных частот, МГц	104..862
Входной уровень, дБм	-25 ... -70
Входное сопротивление, Ом	75
Входной интерфейс	4x F female
Созвездие	DVB-T: QPSK, 16QAM, 64QAM DVB-T2: QPSK, 16QAM, 64QAM, 256QAM
Защитный интервал	DVB-T: 2K/8K DVB-T2: 1K, 2K, 4K, 8K, 16K, 32K
FEC	DVB-T: 1/2, 2/3, 3/4, 5/6, 7/8 DVB-T2: 1/2, 3/5, 2/3, 3/4, 4/5, 5/6
Обратные потери, дБ	7
QAM модулятор
Тип модуляции	QAM 16/32/64/128/256, J.83 Annex A
Скорость выходного потока, Mсимв/с	2.5 - 6.99
Погрешность измерения амплитуды	< 0,3%
MER, дБ	> 40
Диапазон частот на выходе, Мгц	48 - 860 (с шагом 1 КГц)
Выходной уровень, дБмВ	95 - 110 (с шагом 1 дБ)
Отношение сигнал/шум, дБ	> 55
Выходной разъем	F female, 75 Ом
Выходные возвратные потери, дБ	> 10
Управление
Ethernet коннектор	PJ45, 10/100M
Протокол	SNMP
D-Sub	15-pin D-sub коннектор
